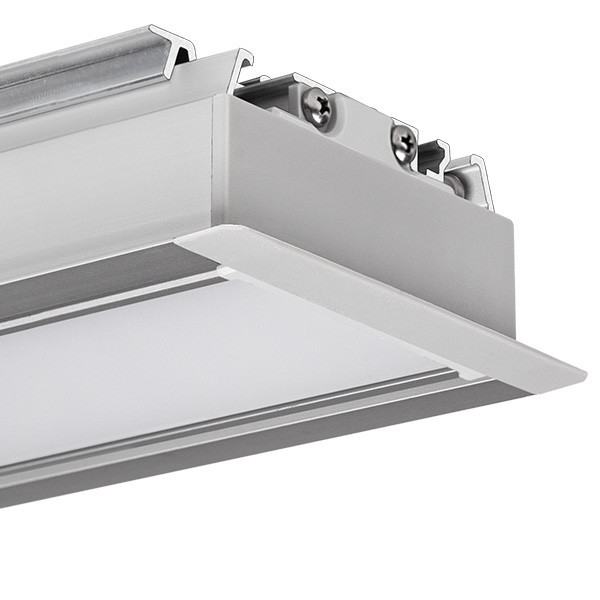

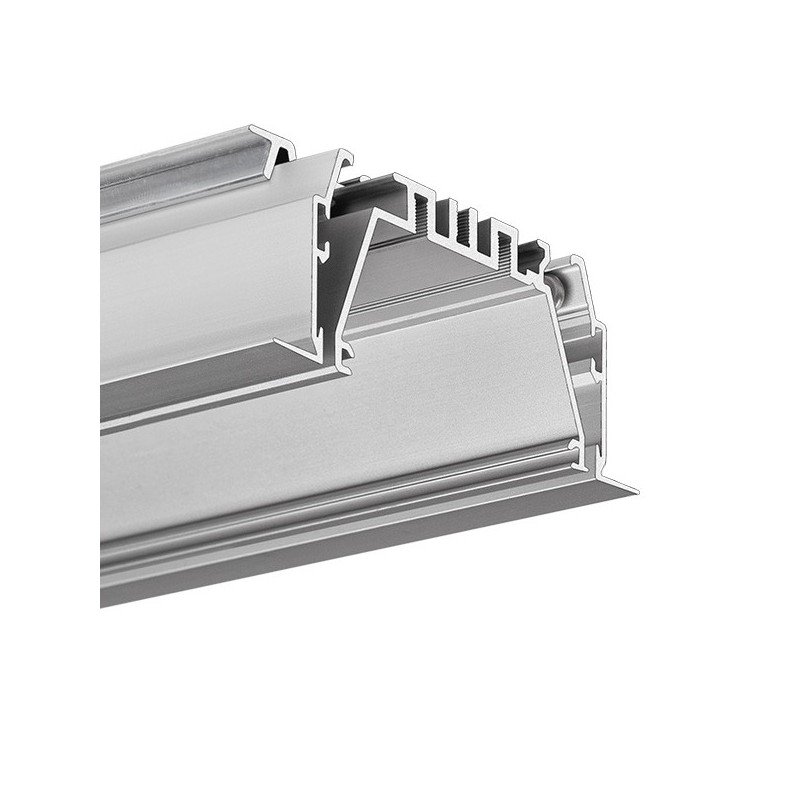

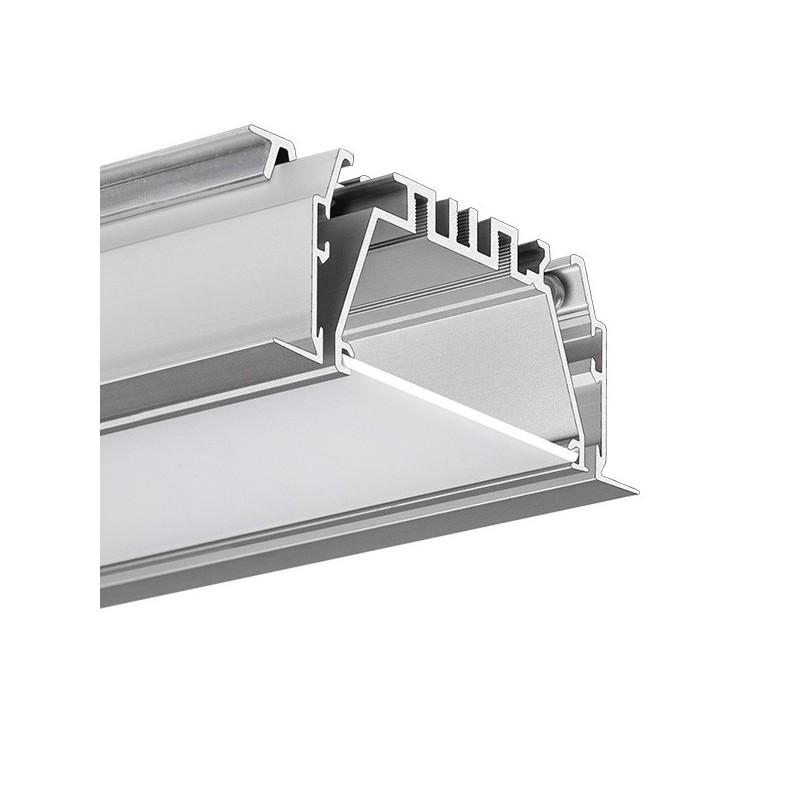

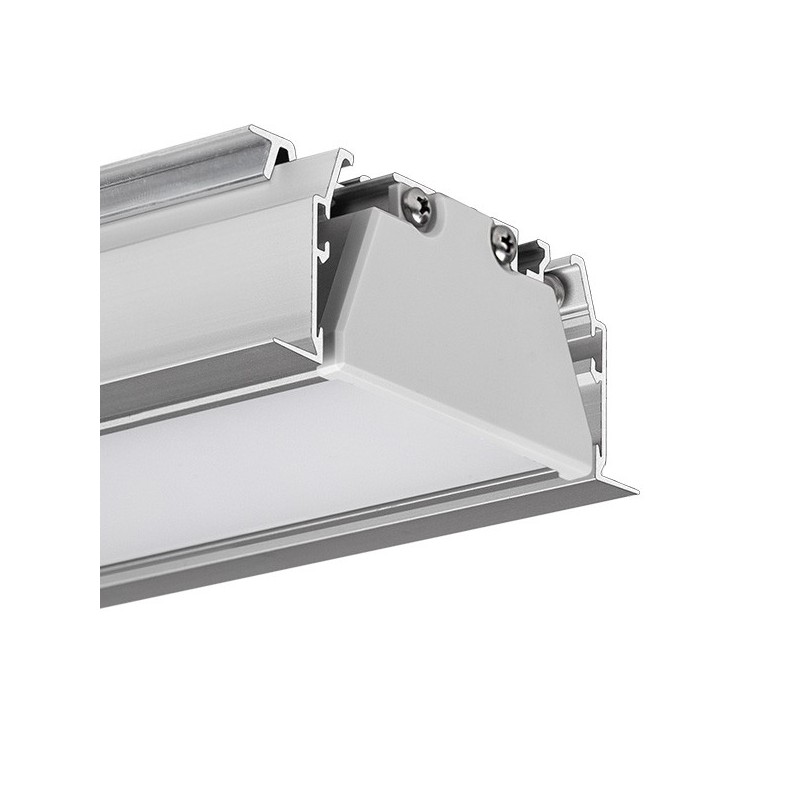

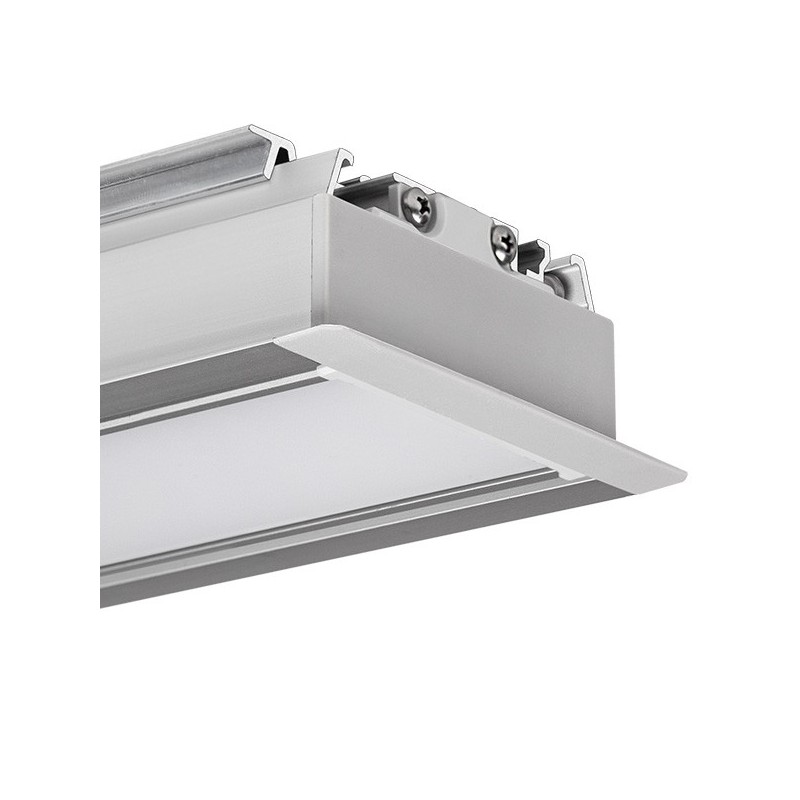

MOD-KOL-50 Perfil Kit

18060 + 18053

947/5000 As informações contidas na descrição se aplicam ao RAM-KOL-50 sistema (um conjunto de perfis RAM-KOL-50 ,OMODO-50

  • A estrutura a céu aberto do canal de montagem e seus elementos ajustáveis (pontes) permitem ocultar fontes de alimentação e outros dispositivos eletrônicos em qualquer seção da luminária LED, minimizando a necessidade de aberturas de inspeção desagradáveis nos tetos
  • O perfil esconde as bordas da lacuna de montagem na parede de gesso (não há necessidade de gesso e pintar a superfície após a montagem)
  • A remoção e remontagem repetida do dispositivo de iluminação não danifica o teto
  • Um acessório de iluminação LED com uma classificação de baixo brilho UGR abaixo de 19 (com a tampa prismática JUN-50)
  • O perfil pode ser montado "por baixo" e, assim, construir luminárias de teto que funcionam de "parede a parede"
  • Tanto fitas de LED quanto módulos de corrente de LED podem ser usados
  • Conexões lineares e poligonais são possíveis com conectores ZM
  • Montagem segura resistente à vibração
MOD-KOL-50 Perfil Kit Expandir

Especificações Técnicas
Aplicações

- Para a construção de luminárias profissionais com uma tampa montada nivelada com a superfície do teto ou da parede
- Para a construção de luminárias profissionais com uma tampa montada nivelada com a superfície do teto ou da parede

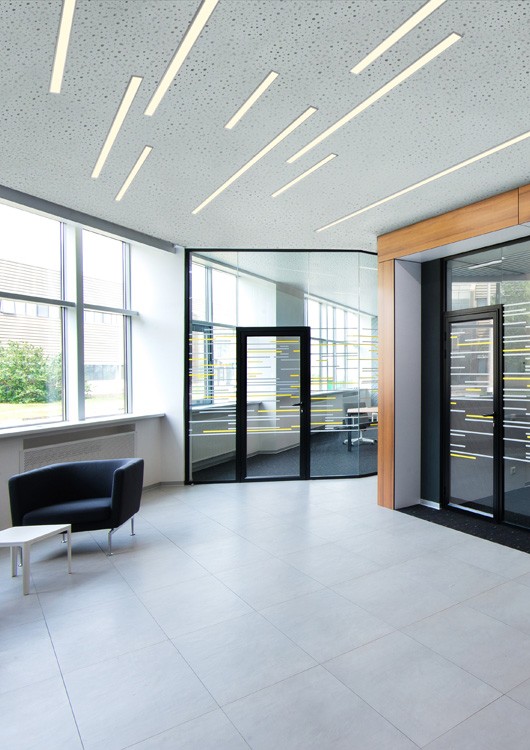

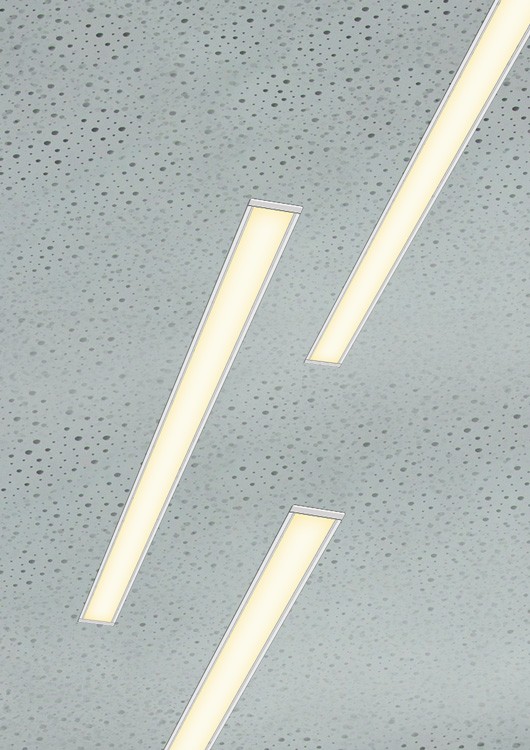

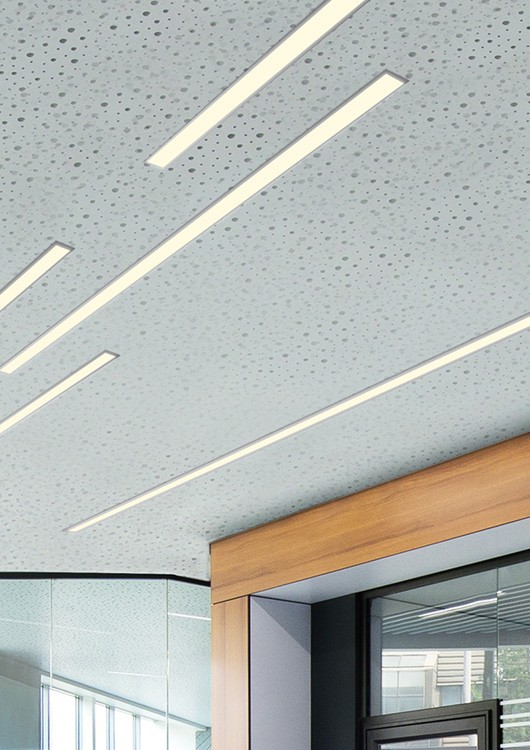

- Para luminárias LED embutidas no teto, instaladas e mantidas como um sistema
- Para a criação de canais de montagem precisos em drywall para luminárias LED (RAM-KOL-50)
- A construção de luminárias LED capazes de atingir uma classificação de brilho UGR ≤ 19

Montagem

- Incorporar o "canal de montagem" (RAM-KOL-50) na superfície de um teto de drywall usando molas de montagem RAM-1
- Montar o “núcleo” da luminária (OMODO-50) no “canal de montagem” (RAM-KOL-50) com ganchos travados com parafusos

Informações Adicionais

- Os aparelhos MOD-KOL-50 são projetados para 3 fitas de LED (10 mm de largura) ou 4 fitas (8 mm de largura) ou um módulo de corrente de LED de até 24 mm de largura
- A luminária foi projetada para que o “núcleo” da luminária (perfil com fitas de LED, fonte de alimentação, fios e tampas) possa ser preparado com antecedência, nas condições de fábrica. A única coisa a ser feita no local de instalação é inserir o “núcleo” preparado (OMODO-50) no canal de montagem pré-instalado (RAM-KOL-50)
-Dois parafusos de travamento devem ser usados ​​para cada 1m de luminária. Para luminárias menores que 1 m, pelo menos 2 parafusos devem ser usados
- A largura do corte no pladur para RAM-KOL-50: de 66 mm a 71 mm.

A seguir estão exemplos de tampas compatíveis com MOD-KOL-50:
- UN-50 material prismático: PMMA, comprimento: 1,5m, resistente a UV, taxa de brilho UGR ≤ 19 possível
- POL-50 fosco, material: PC, comprimentos: 1m, 2m, 3m, resistente a UV
Para medidas com mais de 3 metros , contacte o nosso departamento para um melhor esclarecimento dos acessórios necessários.

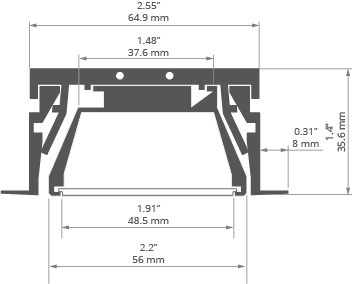

Desenho Tecnico
