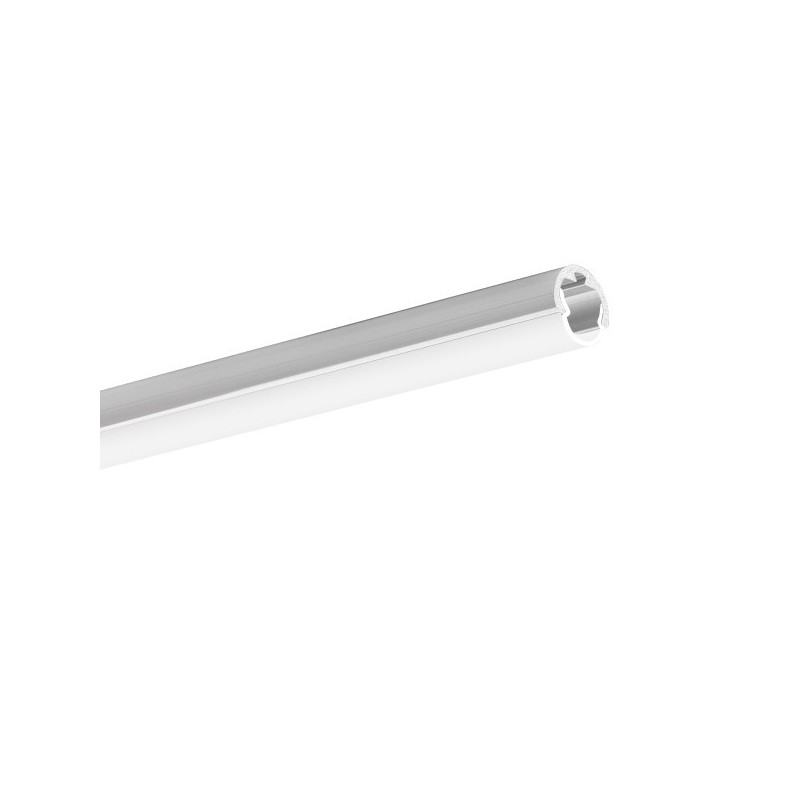

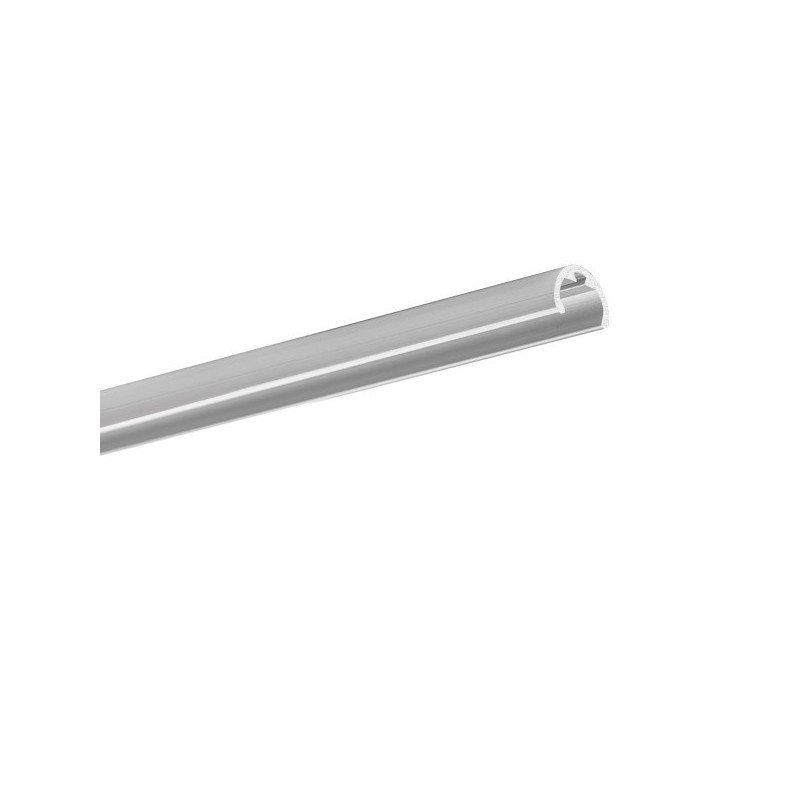

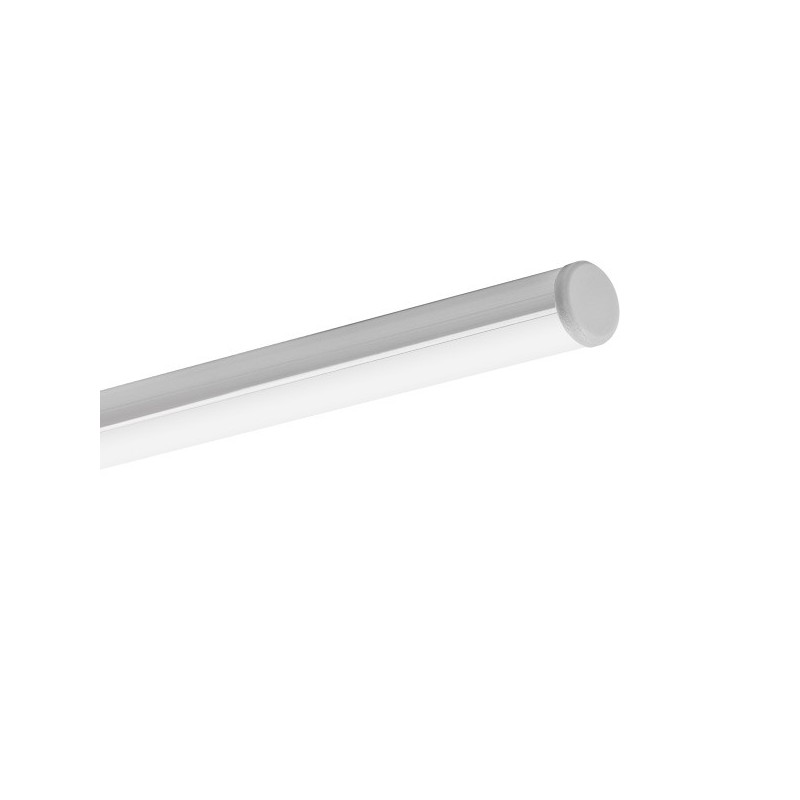

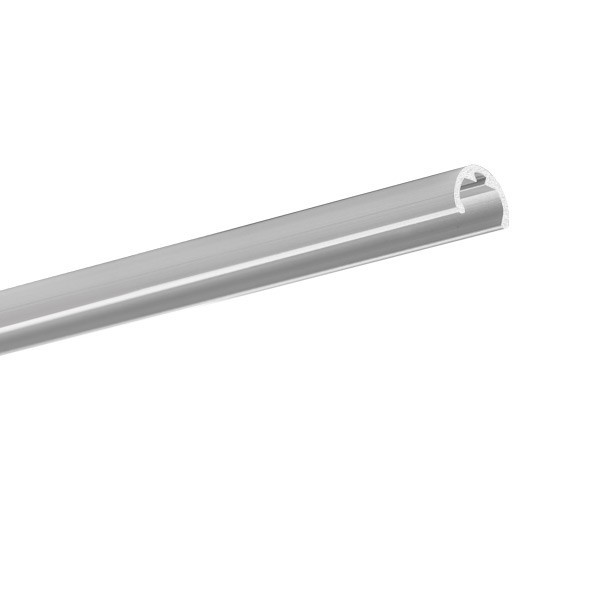

PIKO-O Perfil

C1167

  • Dimensões externas em miniatura (diâmetro externo de 10,5 mm)
  • Paredes exteriores lisas para um visual moderno

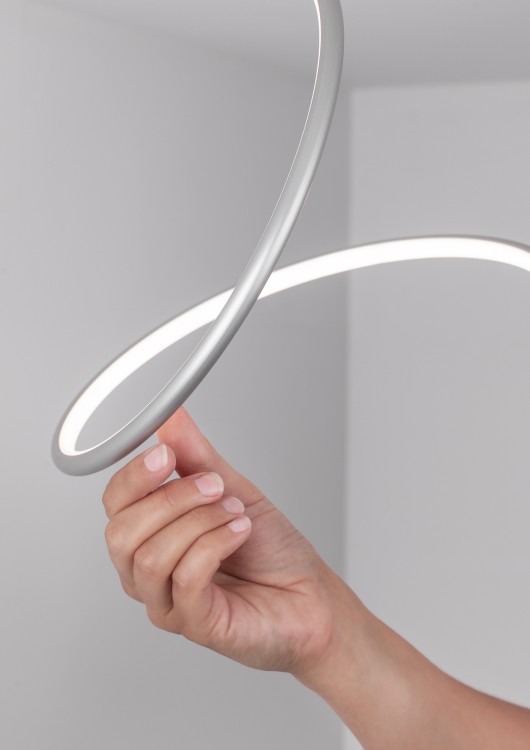

  • Flexibilidade fácil do perfil
  • Linha de luz estreita e sutil
Acabamento
Cinza Anodizado

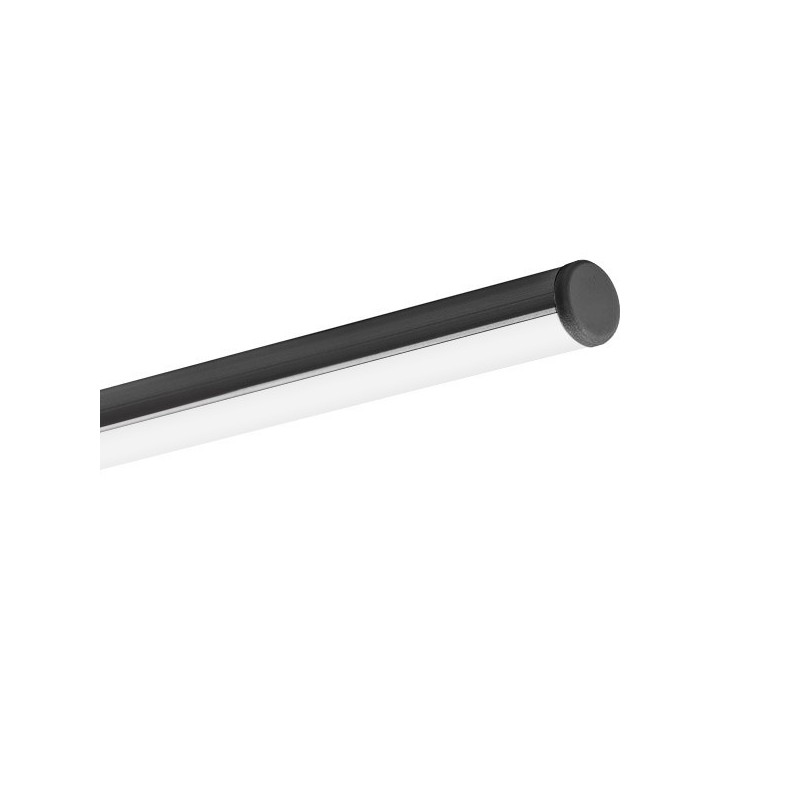

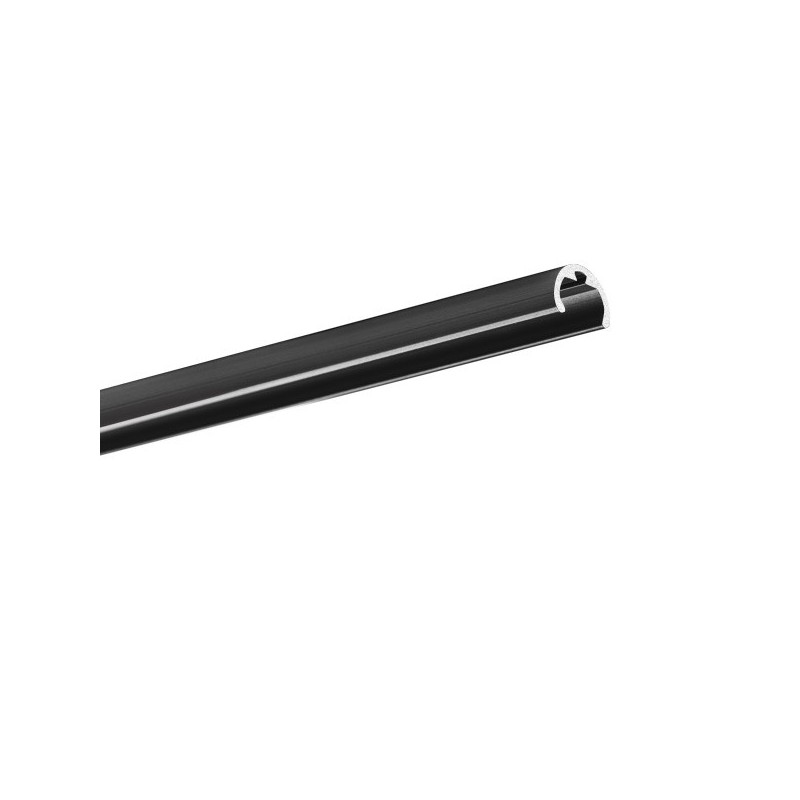

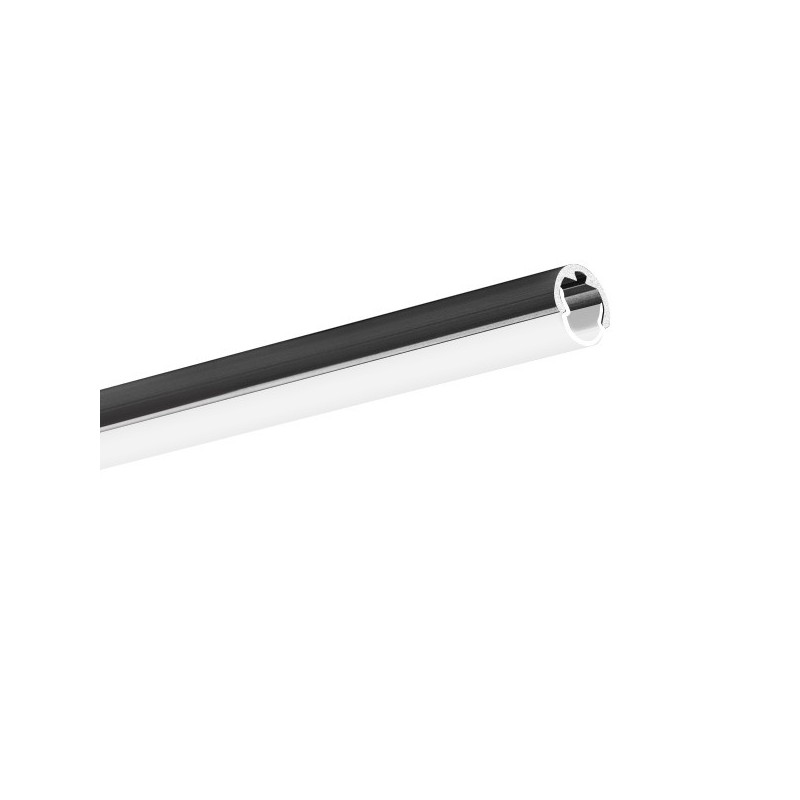

Preto Anodizado
*Acabamento na côr RAL por encomenda
TEPIKO Perfil Expandir

Especificações Técnicas
Aplicação

Perfil de uso geral.

Montagem

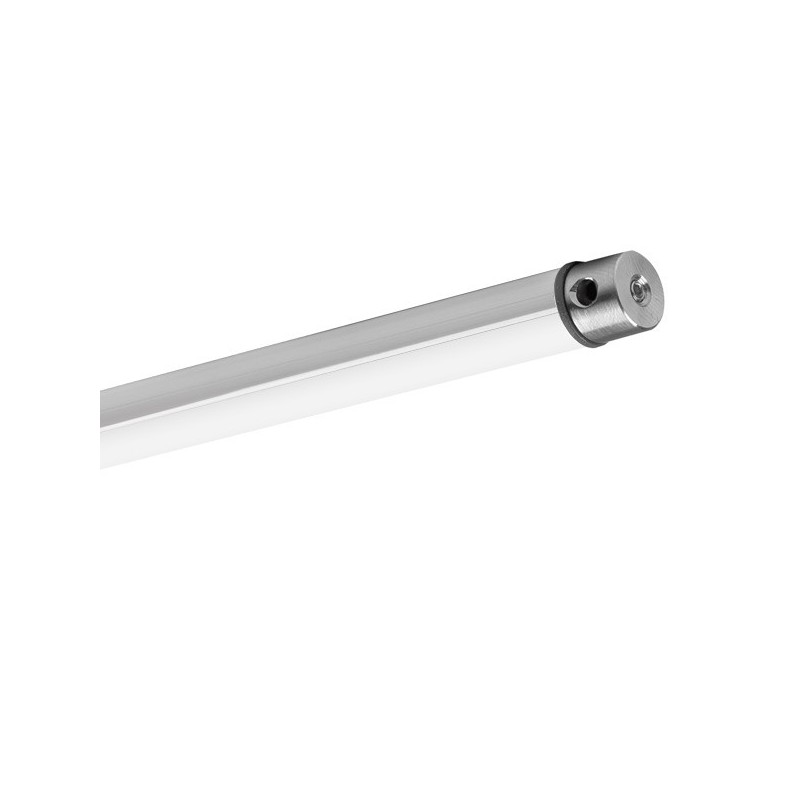

Com topos Electrificados

Informação adicional

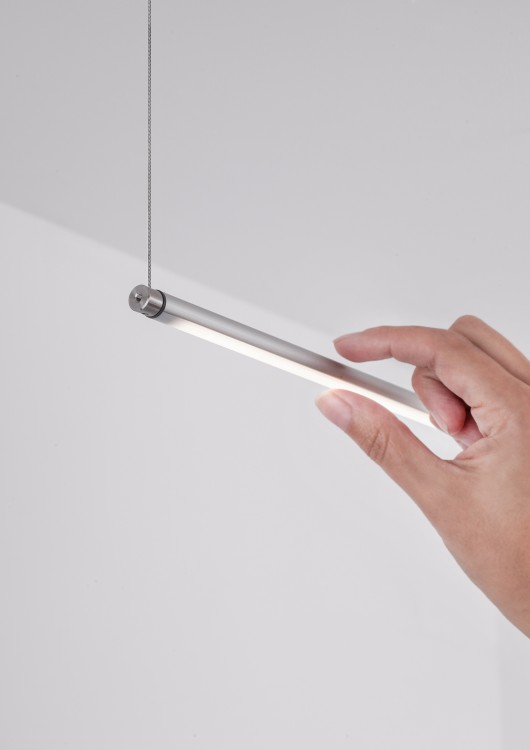

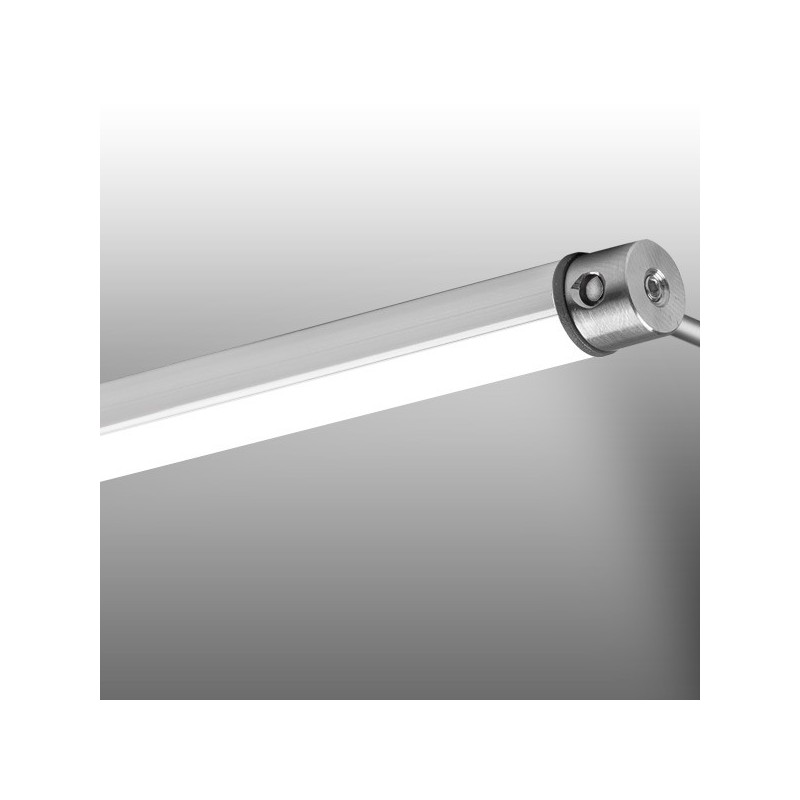

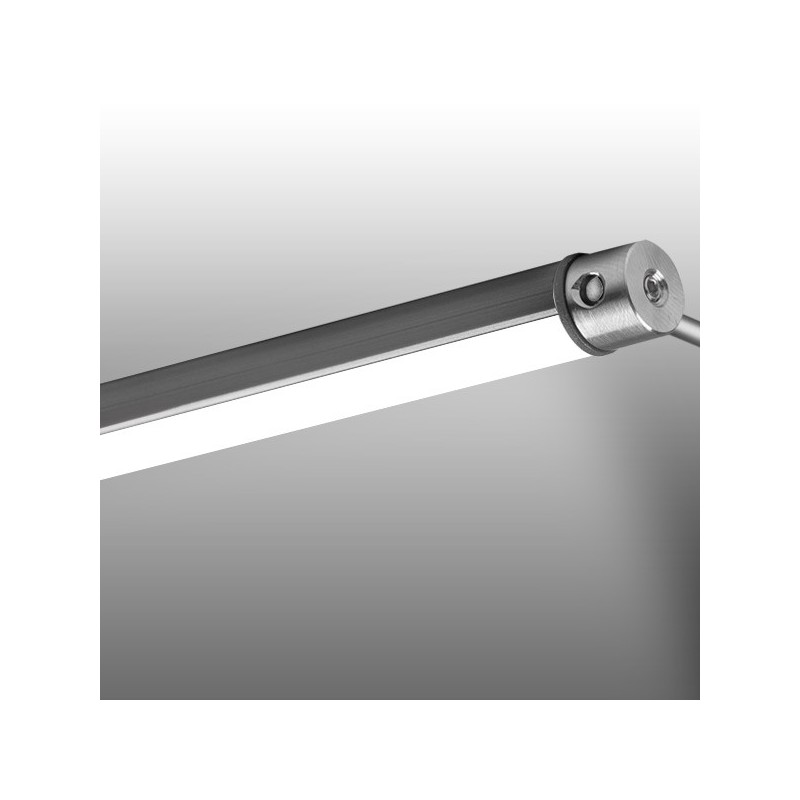

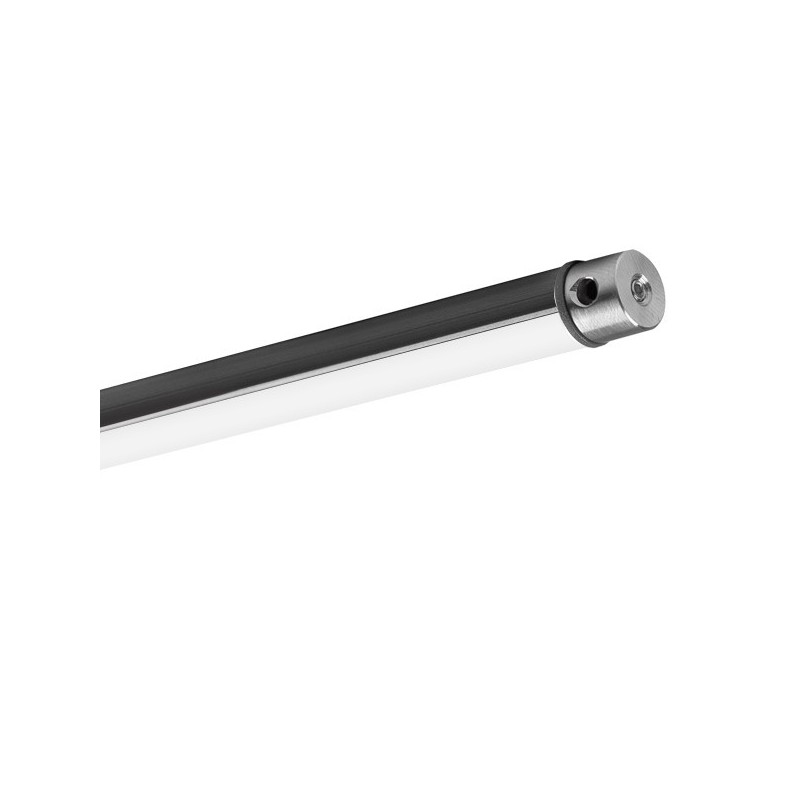

A luminária é de 360 ​​graus rotativa quando acoplada com PIKO-O topo condutor electrificado

PIKO-O é compativel com fitas de 5 mm de largura. O perfil PIKO-O está disponivel em prata e preto.

Raio de curvatura interno mínimo: 150 mm.
Raio de curvatura externo mínimo: 1000 mm.

Deflexão máxima do perfil PIKO-O em um comprimento de:
- 3 m é 45 mm
- 2 m é 25 mm
- 1.75 m é 15 mm
- 1.50 m é 10 mm
- 1.20 m é 5 mm
- 1 m é 2 mm

O topo condutor do PIKO-O Foi concebido para codutividade Unipolar
A corrente máxima contínua para o topo do PIKO-O é de 2 A.


Flexão de perfil com tampa LUK-10

Raio interno mínimoRaio externo mínimo
150 mm1000 mm

- Raio mínimo - raio de curvatura que quando excedido causa destruição (deformação, curvatura ou falta de compatibilidade com outros acessórios, por exemplo, tampas, tampas de extremidade, etc.) do perfil
- Raio interno - refere-se ao perfil dobrado de modo que a cobertura fique voltada o interior do arco - raio externo
- Refere-se ao perfil dobrado de forma que a tampa fique voltada para o lado externo do arco
- Curvas irregulares são possíveis após consulta e cotação individual
- Ao dobrar perfis anodizados, deve-se estar atento para fissuras do ânodo revestimento (que pode ser mais ou menos visível dependendo do raio).

C1167
Ref. nr.AcabamentoMedidas Disponíveis
C1167ANODA_2Anodizado
2000 mm
C1167ANODA_3Anodizado
3000 mm
C1167ANODAK7_2Preto Anodizado
2000 mm
C1167ANODAK7_3Preto Anodizado
3000 mm
Desenho Técnico
