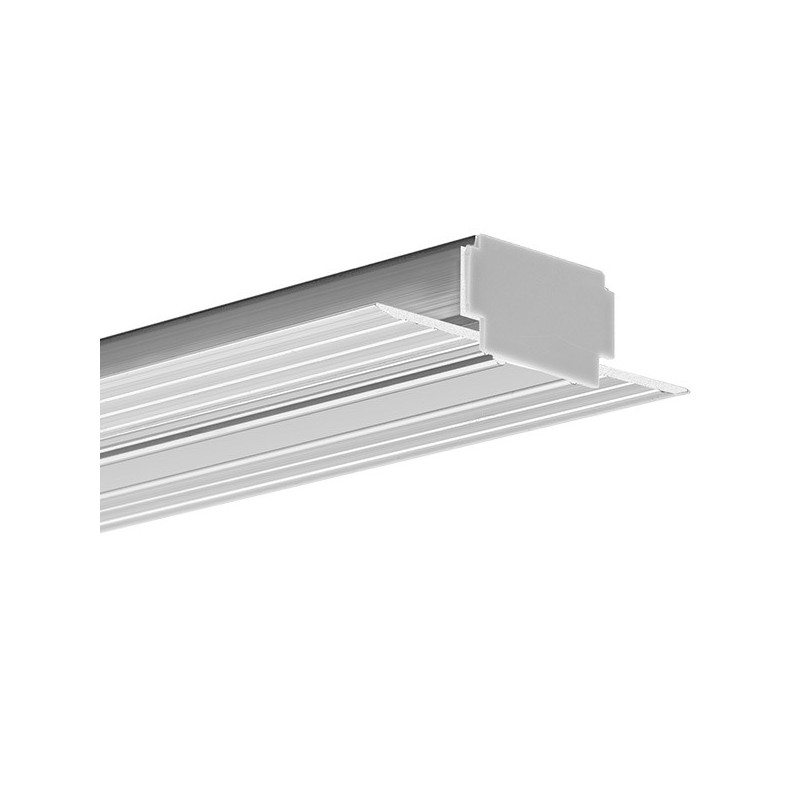

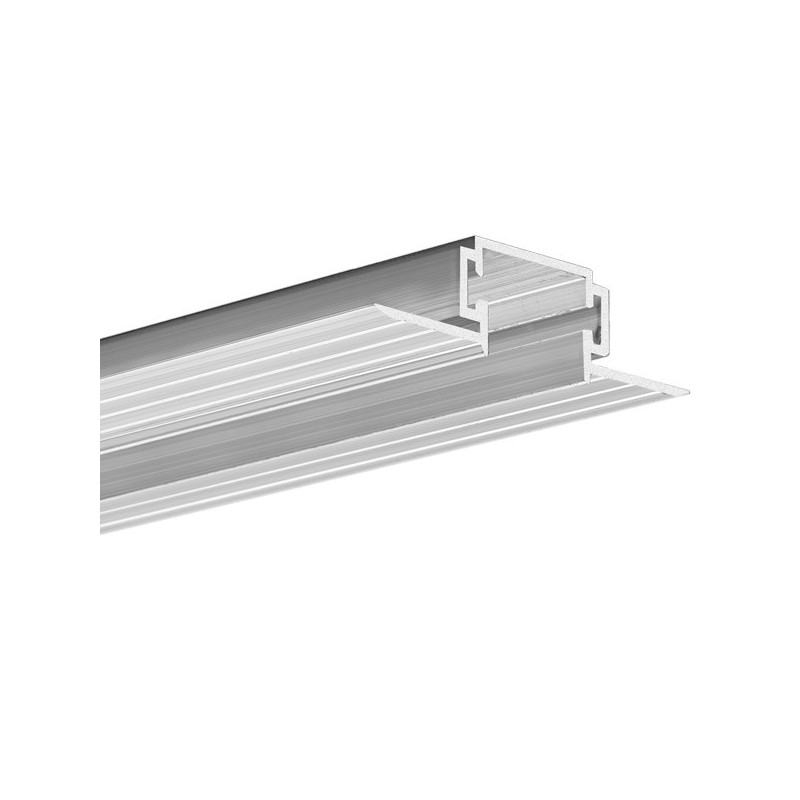

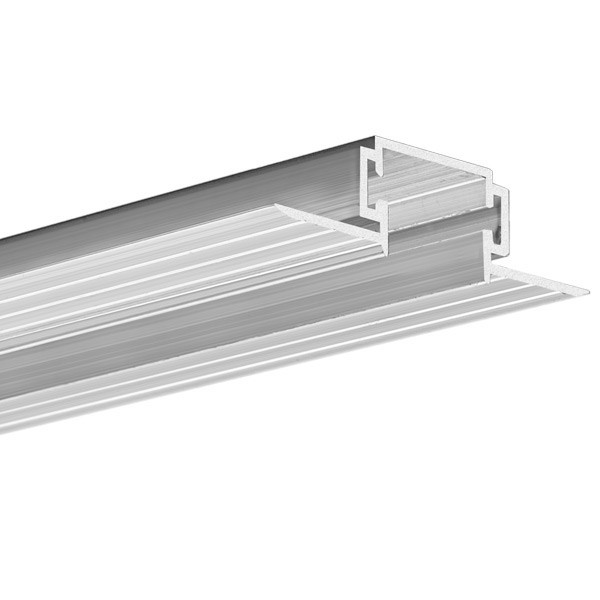

TPK-4 Perfil

Ref: 18044

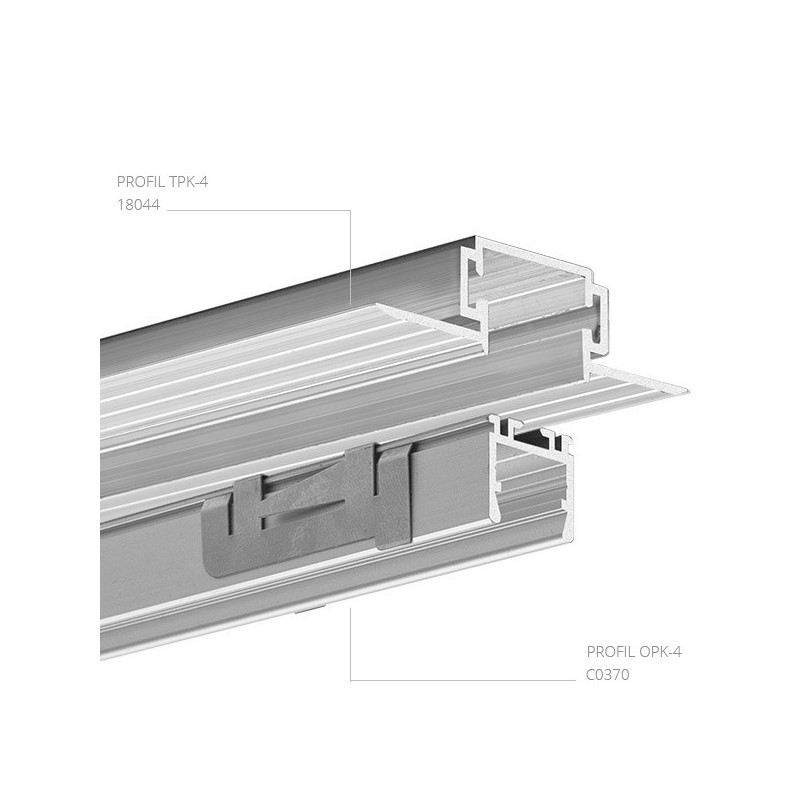

A informação contida na descrição aplica-se ao Sistema PK-4
(um conjunto de perfis TPK-4 e OPK-4 e o suporte de montagem PK-4)

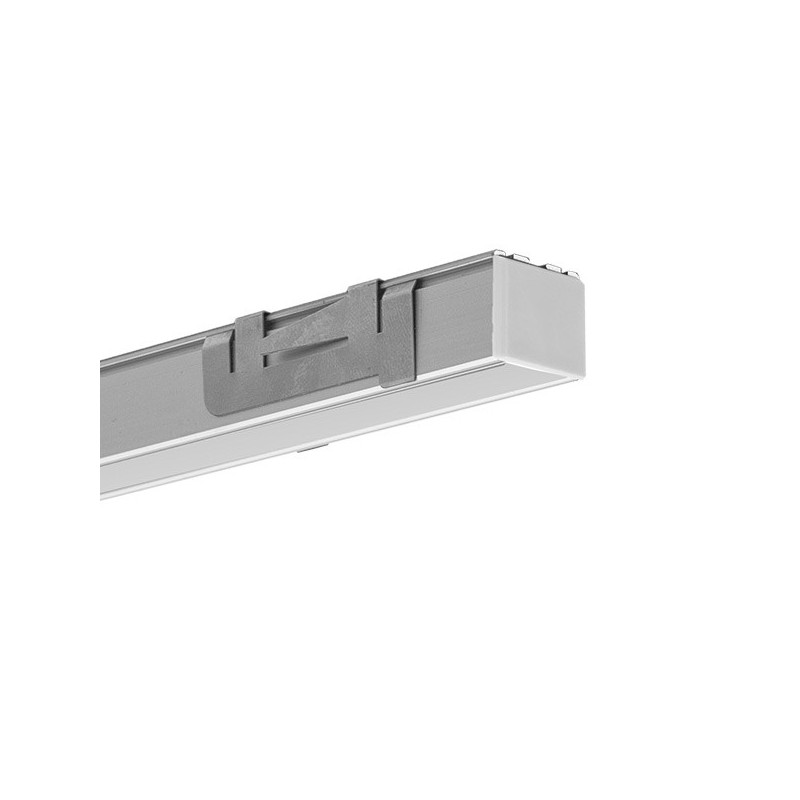

Fácil serviço de LED (montagem e desmontagem da extrusão OPK-4 „com um clique”)

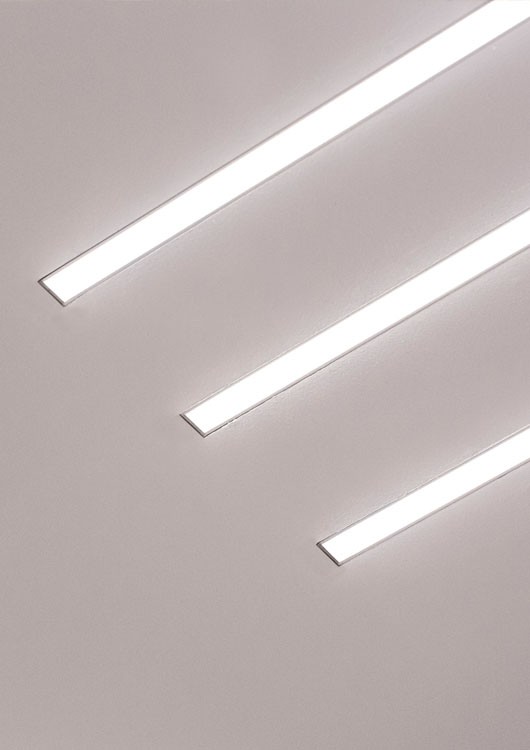

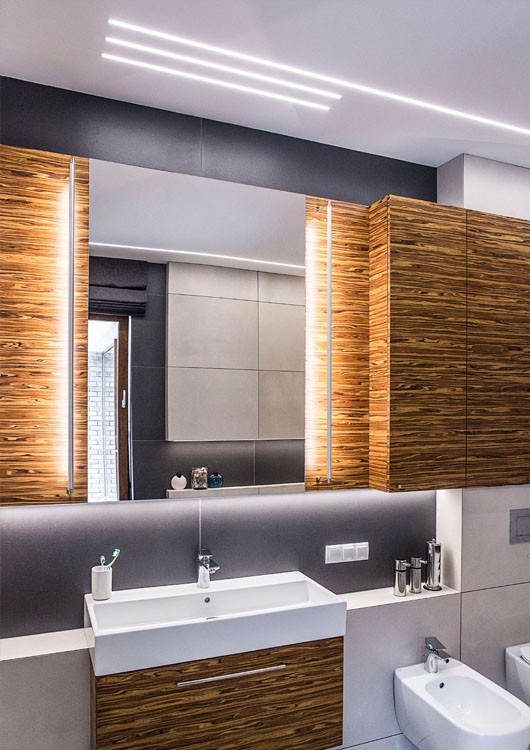

Linha de luz na luminária embutida sem elementos de alumínio visíveis

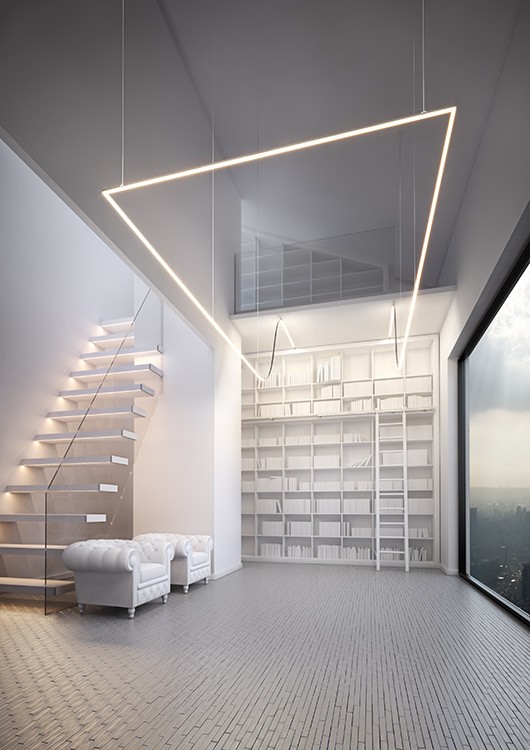

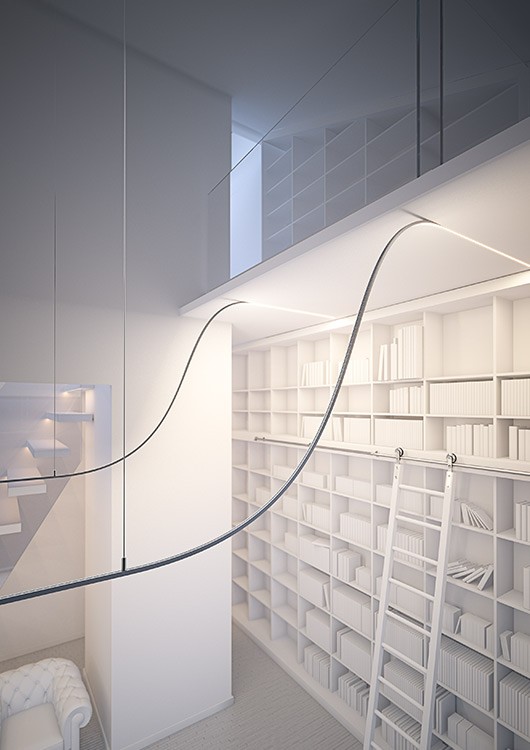

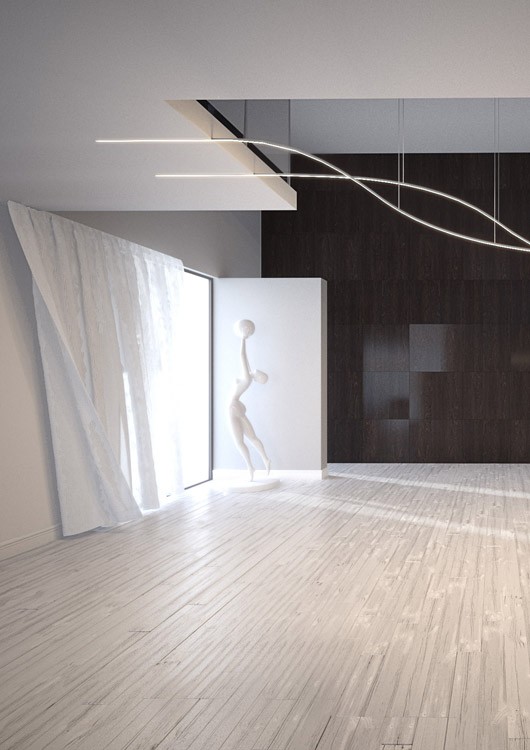

Pode construir luminárias indo de forma integrada, desde as internas até as suspensas
Altura de iluminação suavemente variável
Se encaixa na espessura de uma placa de pladur (12mm)
Dispositivos elétricos de iluminação podem ser combinados para formar cordas de iluminação (conectores ZM)
O perfil padrão TPK-4 vem com uma “cobertura técnica de espuma” que facilita a montagem “limpa” do aparelho no pladur

Itens para download

Ficha Técnica

Instruções de Montagem

Instruções Gerais

Modelo 3D (.3ds)

Acabamento

Não Anodizado (raw)

*Acabamento ha côr RAL por encomenda

VIDEO DE DEMONSTRAÇÃO MONTAGEM

Expandir

Mostrar todas as imagens

Especificações Técnicas

Aplicação

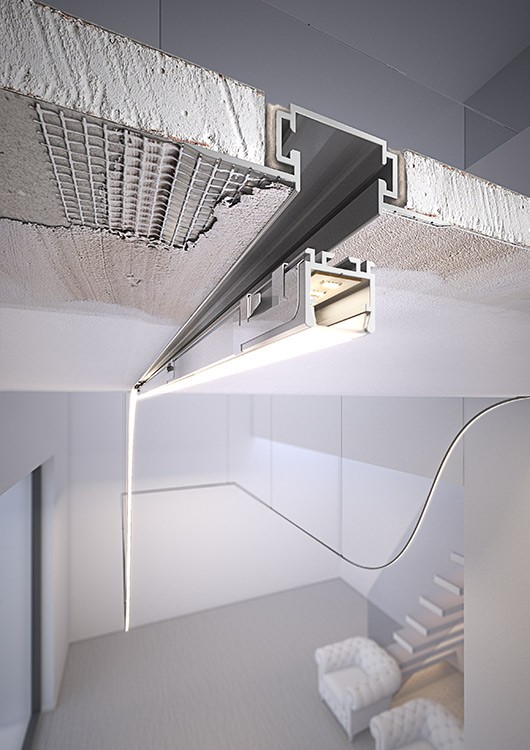

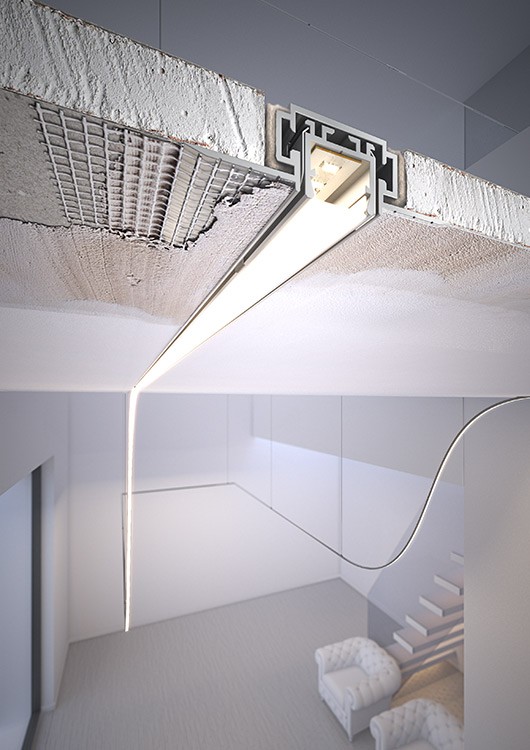

- Para criar de linha reta e quebradas que podem embutidas em paredes de gesso, nivelados com a superfície, sem flanges de alumínio visíveis

Montagem

- A faixa técnica é montada com adesivos elásticos, usados em técnicas de pladur, e o dispositivo de iluminação OPK-4 é encaixado com um suporte de montagem
- É recomendável usar 2 suportes de montagem para 1 medidor de funcionamento, 3 suportes de montagem para 2 medidores de corrida, 4 suportes de montagem para 3 medidores de corrida. Com luminárias com menos de 1 m, use pelo menos 2 suportes de montagem

Informação Adicional

- Substitui o antigo sistema TE-4

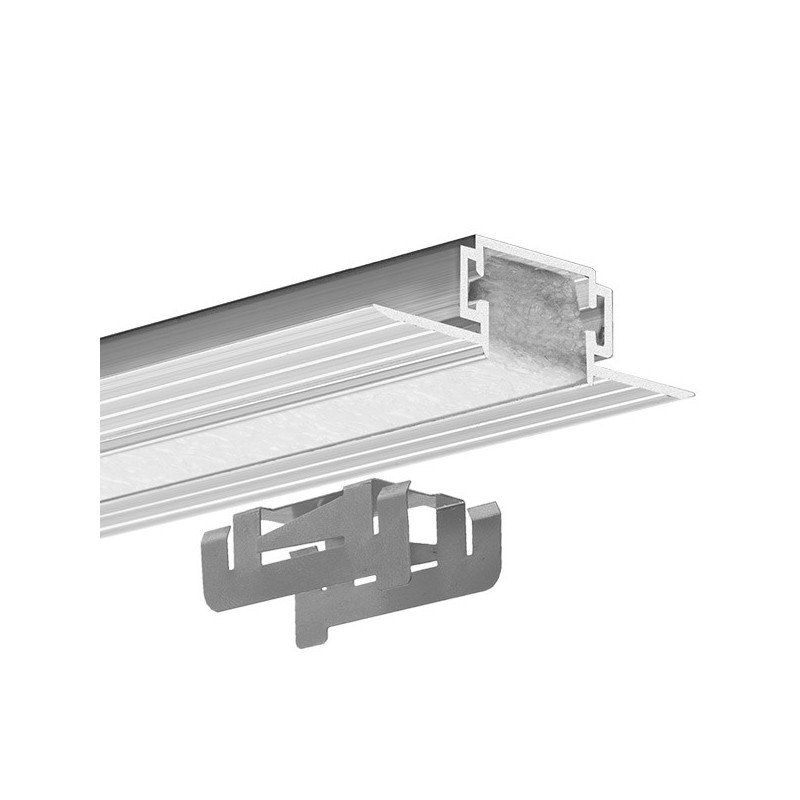

- É equipado com um suporte de montagem e a inserção de proteção TPK-4, que protege os elementos essenciais contra a sujidade durante a montagem
